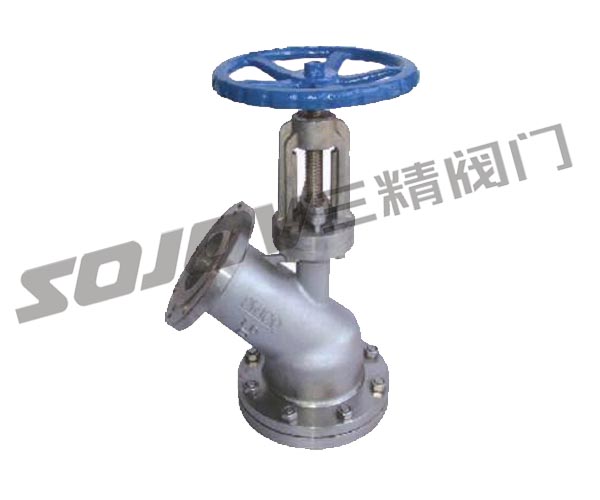

不锈钢下展式放料阀HG5-81-2

所属类目:放料阀系列

产品简介:下展式放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。下展式放料阀在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。

  • 产品说明

下展式放料阀概述

下展式放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密

封圈进行特种处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有

硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。下展式放料阀在化工、石油、冶金、制药、农

药、染料、食品加工等行业广泛使用。

下展式放料阀性能参数及用途

工作压力1.6Mpa    工作介质为水, 油液体, 酸碱等   工作温度为<=175℃. 不锈钢<=320℃ 碳钢

下展式放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。

下展式放料阀主要零件材质



零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12MO 2 Ti系列

ZG00Cr17Ni14MO 2 系列

WCB系列

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀杆

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀瓣

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

垫片

304+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨+304

螺柱

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

下展式放料阀连接尺寸





DN

上法兰

上法兰

下法兰

密封座

D1

D2

D3

D4

D5

D6

25

115

85

135

100

70

40

32

135

100

145

110

75

55

40

145

110

160

125

100

65

50

165

125

180

145

85

70

65

180

145

195

160

135

90

80

195

160

215

180

155

130

100

215

180

245

210

195

135

125

245

210

280

245

180

145

150

280

240

335

295

210

185

200

335

295

405

355

/

/
