内螺纹高灵敏度蒸汽减压阀YG13H/Y
所属类目:减压阀系列
产品简介:YG13H/Y型内螺纹高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

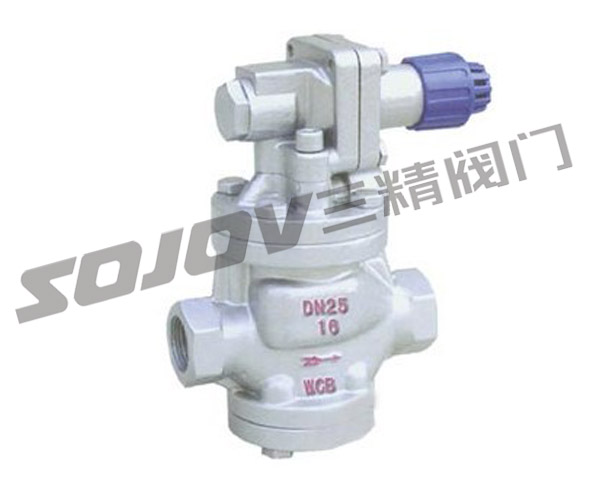

YG13H/Y型内螺纹高灵敏度蒸汽减压阀
蒸汽减压阀结构特点和用处
蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。改善了流线分布,降低了噪声。改进了密封面结构,延长了密封面寿命。主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。
蒸汽减压阀主要技术参数和性能指标
公称压力(Mpa) |
1.0 |
1.6 |
壳体试验压力(Mpa)* |
1.5 |
2.4 |
密封试验压力(Mpa) |
1.0 |
1.6 |
最高进口压力(Mpa) |
1.0 |
1.6 |
出口压力范围(Mpa) |
0.04-0.6 |
0.04-1.0 |
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|
最小压差(Mpa) |
0.05 |
0.07 |
渗漏量 |
GB12245-1989 |
蒸汽减压阀主要零件材料
零件名称 |
零件材料 |
阀体阀盖底盖 |
WCB |
阀座阀瓣 |
2Cr13 |
缸套活塞 |
铝铁青铜 |
膜片 |
PH15-7Mo |
活塞环 |
对位聚苯 |
导阀座导阀瓣 |
2Cr13 |
主阀弹簧 |
50CrVA |
导调主弹簧 |
50CrVA |
调节弹簧 |
60Si2Mn |
蒸汽减压阀流量系数 (Cv)
DN |
15 |
20 |
25 |
32 |
40 |
50 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
蒸汽减压阀连接尺寸
公称通径 |
G |
L |
H |
H1 |
15 |
1/2" |
140 |
160 |
65 |
20 |
3-4" |
140 |
160 |
65 |
25 |
1" |
160 |
168 |
68 |
32 |
1-1/4" |
180 |
185 |
75 |
40 |
1-1/2" |
200 |
185 |
78 |
50 |
2" |
230 |
193 |
88 |
减压阀调压步骤
1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境
2、 将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀
3、慢慢开启减压阀前的闸阀至全开;
4、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧
螺母锁紧打开减压阀后闸阀
5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。
