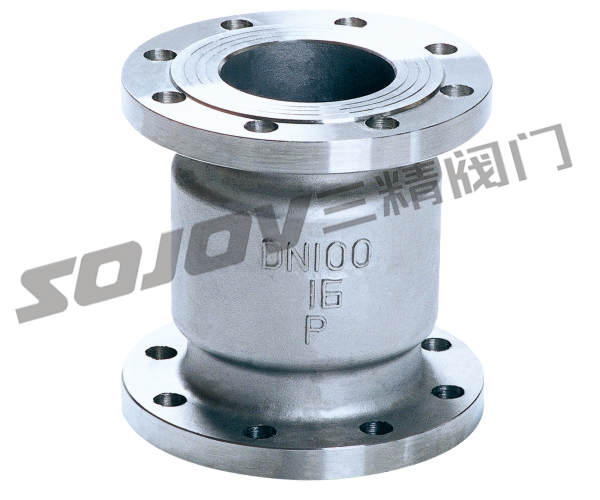

不锈钢立式止回阀H42W

所属类目:止回阀系列

产品简介:立式止回阀用途及特点该产品严格按 GB12235 标准设计制造,阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

  • 产品说明

不锈钢立式止回阀

H42W不锈钢立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当

进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。

本阀门由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。



不锈钢止回阀型号:H42W

公称通径:15MM-200MM

使用压力:1.6MPA -10MPA

连接方式:法兰连接

不锈钢止回阀形式:自动

主要功能:防止介质回流

使用介质:耐腐蚀介质

不锈钢止回阀材质:不锈钢

标准:机械部标准或定做非标





不锈钢立式止回阀主要性能规范



型号 公称压力
PN(Mpa)
试验压力SP(Mpa) 适用温度
(℃)
适用介质
壳体 密封
H42W-25P 2.5 3.8 2.8 ≤200 硝酸类
H42W-25R 醋酸类
H42W-40P 4.0 6.0 4.4 水、油品
H42W-40R
H42Y-40

不锈钢立式止回阀主要外形尺寸和连接尺寸(MM)



型号 公称通径
DN(mm)
尺寸(mm)
L D D1 D2 b f Z-Φ
1 2 3
H42W-25P H42W-25R 15 - 85 85 95 65 45 16 - 4-Φ14
20 - 95 95 105 75 55 16 - 4-Φ14
25 - 100 105 115 85 65 16 - 4-Φ14
32 - 105 150 135 100 78 16 - 4-Φ14
40 - 115 160 145 110 88 18 - 4-Φ14
50 140 125 170 160 125 100 20 3 4-Φ14
65 160 145 180 180 145 120 22 3 8-Φ18
80 185 155 200 195 160 135 22 3 8-Φ18
100 210 210 210 230 190 160 24 3 8-Φ23
125 - 275 275 275 220 188 28 3 8-Φ25
150 300 225 300 300 250 218 30 3 8-Φ25
200 380 380 380 360 310 278 34 3 12-Φ25
