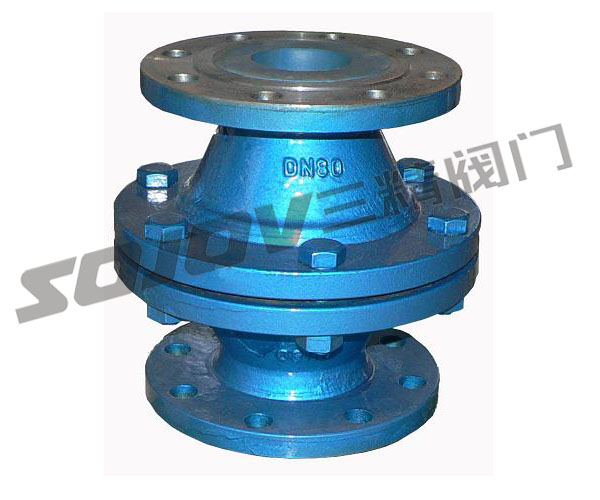

管道阻火器GZW-1

所属类目:呼吸阀系列

产品简介:RGZW-1型阻爆燃型管道阻火器系新新型可燃气体管道阻火器,属更新换代的新产品。阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢等多种材料,可满足各种不同工艺管道的需要。

  • 产品说明

GZW-1 管道阻火器

管道阻火器概述:

GZW-1型阻爆燃型管道阻火器系新新型可燃气体管道阻火器,属更新换代的新产品。

阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体

管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采

用不锈钢,碳钢等多种材料,可满足各种不同工艺管道的需要。

管道阻火器性能及特点:

阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。

阻火器易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。

阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。

管道阻火器适用范围:

阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输

送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤

矿瓦斯排放系统。

管道阻火器零部件材料:



阀体材料

碳钢WCB、不锈钢304、316、

阻火芯件材料

不锈钢防爆阻火波纹板

密封件材料

耐油石棉橡胶、四氟PTFE

环境温度℃

≤480

公称压力(MPa)

0.6~5.0

防爆级别

BS5501:ⅡA、ⅡB、ⅡC

管道阻火器国标法兰连接外形尺寸: GB、JB



规格

安装尺寸(mm)

D

K

DL

H

N-d

DN20

Ø105

Ø75

Ø130

160

4×14

DN25

Ø115

Ø85

Ø135

160

4×14

DN32

Ø135

Ø100

Ø155

180

4×18

DN40

Ø145

Ø110

Ø170

200

4×18

DN50

Ø160

Ø125

Ø195

220

4×18

DN65

Ø180

Ø145

Ø220

220

4×18

DN80

Ø195

Ø160

Ø250

250

8×18

DN100

Ø215

Ø180

Ø295

260

8×18

DN125

Ø245

Ø210

Ø360

300

8×18

DN150

Ø280

Ø240

Ø430

360

8×22

DN200

Ø335

Ø295

Ø520

420

12×22

管道阻火器美标法兰连接外形尺寸:ANSI、API、ASME 可供JIS标准



规格

安装尺寸(mm)

D

K

DL

H

N-d

3/4"

98

70

Ø130

160

4×15

1

108

79.5

Ø135

160

4×15

1-1/4"

117

89

Ø155

180

4×15

1-1/2"

127

98.5

Ø170

200

4×15

2"

152

120.5

Ø195

220

4×19

2-1/2"

178

139.5

Ø220

220

4×19

3"

190

152.5

Ø250

250

4×19

4"

229

190.5

Ø295

260

8×19

5"

254

216

Ø360

300

8×22

6"

279

241.5

Ø430

360

8×22

8"

343

298.5

Ø520

420

8×22



管道阻火器又名防火器,是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。它是用来阻止氢气火焰向外蔓延的安全装置,由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。管道防爆阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的管线上。如火炬、加热燃烧系统、石油气体回收系统或其他易燃气体系统。

阻火器广泛应用于加热燃料气、天然气、石油液化气的管路上及油气回收、煤矿瓦斯排放、气体分析等系统,能有效地保证气体管道及气体使用点的安全运行。管道阻火器的作用是阻止可燃气体、易燃液体蒸汽的火焰蔓延和防止回火而引起爆炸的安全设备。通常安在炉前的燃料气主管线上,它通常是一段直径比燃料气管线粗、两头带法兰的短管,在管内与气流垂直安入着十片左右的铜丝网,一般用一定厚度的铸铝环将网片周边压紧并形成一定间隔。由于铜网的散热性能极好,当火焰遇到铜网后因温度剧降而熄火,从而起到阻火的作用。它的主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用。这种管道阻火器可以在高寒地区低温条件下使用的特点,它可以与通气管配套或单独使用。适用于储存闪点低于28的甲类油品和闪点低于60的乙类油品,也适用于储存物料以氮气封顶的拱顶罐上,砾石阻火器与网型阻火器原理同上用在管道。

管道防爆阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。管道防爆阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能组织爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。

管道防爆阻火器主要性能:

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。2、耐烧性能合格,耐烧试验1小时无回火现象。3、壳体水压试验合格。结构合理,重量轻、耐腐蚀。易检修,安装方便。

管道防爆阻火器工作原理

关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。

管道防爆阻火器维修和保养原则:

1)、阻火器上的流向标记必须与介质流向一致。

2)、为了确保阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致。

3)、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4)、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。

5)、清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。

6)、重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。
