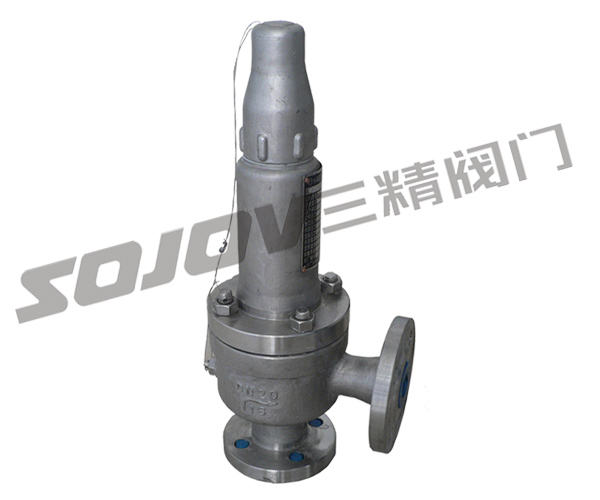

弹簧微启封闭式高压安全阀A41Y

所属类目:安全阀系列

产品简介:高压安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。

  • 产品说明

A41Y弹簧微启封闭式高压安全阀

高压安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。 按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀,微启式安全阀的开启行程高度为:≤0.05d0(最小排放喉部口径);全启式安全阀开启高度为≤0.25d0(最小排放喉部口径)。 高压安全阀按结构形式来分,要分为垂锤式、杠杆式、弹簧式和先导式(脉冲式);按阀体构造来分,可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄,全部沿着出口排泄到指定地点,一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀,多采用不封闭式安全阀。对于安全阀产品的选用,应按实际密封压力来确定。对于弹簧式安全阀,在一种公称压力(PN)范围内,具有几种工作压力级的弹簧,订货时除注明安全阀型号、名称、介质和温度外,尚应注明阀体密封压力,否则按最大密封压力供货。

高压安全阀的安装和维护应注意以下事项:

各种安全阀都应垂直安装。高压安全阀出口处应无阻力,避免产生受压现象。安全阀在安装前应专门测试,并检查其官密封性。对使用中的安全阀应作定期检查。

安全阀安装应符合下列要求:

额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。 高压安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。

杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。

高压安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。 安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部应装腔作势有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。

弹簧微启封闭式高压安全阀



A41Y-160、320高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P高压安全阀、A41Y-160R/320R高压安全阀适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上,作为超压保护装置。



连接法兰按JB/T2769-92的标准。

高压安全阀要零部件材料

NO.

零件名称

A42Y-160 A42Y-320 材料

A42Y-160P A42Y-320P 材料

A42Y-160R A42Y-320R 材料

1

法兰

35/35CrMoA

2Cr13

1Cr18Ni12Mo2Ti

2

阀座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

3

阀体

40

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

调节圈

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

阀瓣

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

6

反冲盘

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

导向套

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

8

阀盖

ZG230-450

ZG230-450

ZG230-450

9

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni9Ti

10

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

11

调整螺杆

45

2Cr13

2Cr13

12

阀帽

ZG200-400

ZG200-400

ZG200-400



密封面材料

堆焊Co基硬质合金

高压安全阀外形尺寸和连接尺寸

型号

通径

do

d

M

K

D

Z-?d

b

d1

M1

K1

D1

Z1-?d1

b1

L

L1

≈H

A42Y-160

15

8

20

M34×2

60

95

3-18

20

29

M42×2

80

115

4-18

22

95

100

220

20

8

27

M33×2

68

105

3-18

20

29

M42×2

80

115

4-18

22

95

100

220

25

14

28

M33×2

68

105

3-18

20

50

M64×3

115

165

6-26

32

150

150

280

32

15

37

M42×2

80

115

4-18

22

50

M64×3

115

165

6-26

32

150

150

390

40

20

47

M52×2

115

165

6-26

28

65

M80×3

145

200

6-29

40

180

180

495

50

25

59

M64×3

115

165

6-26

32

80

M100×3

170

225

6-33

50

165

165

400

A42Y-320

15

8

27

M33×2

68

105

3-18

20

29

M42×2

80

115

4-18

22

95

100

220

20

8

30

M33×2

75

110

3-18

22

29

M42×2

80

115

4-18

22

95

100

220

25

14

35

M42×2

80

115

4-18

22

50

M64×3

115

165

6-26

32

150

150

280

32

15

41

M48×2

95

135

4-22

25

50

M64×3

115

165

6-26

32

150

150

390

40

20

58

M64×3

115

165

6-26

32

65

M80×3

145

200

6-29

40

180

180

495

50

25

70

M80×3

145

200

6-29

40

80

M100×3

170

225

6-33

50

165

165

400

A42Y-400

32

15

41

M48×2

95

135

4-22

25

50

M64×3

115

165

6-26

32

150

150

397

三精阀门公司订货须知:

一、高压安全阀产品名称与型号,高压安全阀口径,高压安全阀是否带附件以便我们的为您正确选型,高压安全阀使用压力,高压安全阀的使用介质的温度。、若已经由设计单位选定三精阀门公司的高压安全阀阀型号,请按高压安全阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您核把关。感谢您访问我们的网站
